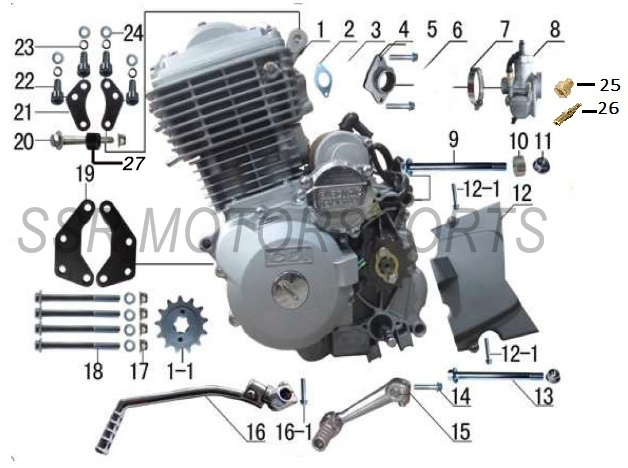

Engine Assembly

CLICK PARTS TO ADD
| NO. | PART # | DESCRIPTION | RETAIL | QTY |
|---|---|---|---|---|
| 1 | A03061-09-00 | COMPLETE ENGINE ASSY 520X13T | $549.00 | 1 |
| 1-1 | A00288-07-00 | FRONT SPROCKET 520-13T | $19.30 | 1 |
| 2 | A00096-13-00 | INTAKE MANIFOLD GASKET | $8.00 | 1 |
| 4 | A00372-14-00 | INTAKE MANIFOLD ASSY | $19.30 | 1 |
| 5 | A00003-19-01 | FLANGE BOLT M6X25 | $2.00 | 2 |
| 7 | A00005-24-02 | HOSE CLAMP | $8.80 | 2 |
| 8 | A00479-12-00 | CARBURETOR PE28-40S | $132.00 | 1 |
| 9 | A00004-19-01 | FLANGE BOLT M10X120 | $3.50 | 1 |
| 10 | A00315-11-00 | SPACER 10X20X10 | $2.60 | 1 |
| 11 | A00004-22-03 | FLANGE NUT M10x1.25 | $2.00 | 2 |
| 12 | A01000-09-00 | COUNTERSHAFT SPROCKET COVER | $45.50 | 1 |
| 12-1 | A00001-19-01 | FLANGE BOLT M6X30 | $2.00 | 2 |
| 13 | A00005-19-88 | FLANGE BOLT M10X115 | $3.50 | 1 |
| 14 | A00419-19-08 | CASE FLANGE BOLT M6X20 | $2.00 | 1 |
| 15 | A00656-05-00 | GEAR SHIFTER | $15.80 | 1 |
| 16 | A00533-05-00 | KICKSTARTER LEVER | $47.30 | 1 |
| 16-1 | A00007-19-01 | FLANGE BOLT M8X25 | $2.00 | 1 |
| 17 | A00100-22-34 | FLANGE LOCKNUT M8 | $2.00 | 5 |
| 18 | A00008-19-01 | FLANGE BOLT M8X95 | $2.60 | 4 |
| 19 | A00671-11-00 | ENGINE BRACKET A | $7.90 | 2 |
| 20 | A00009-19-01 | FLANGE BOLT M8X75 | $2.50 | 1 |
| 21 | A00672-11-00 | ENGINE BRACKET B | $5.30 | 2 |
| 22 | A00001-19-02 | ALLEN BOLT M8X16 | $2.00 | 3 |
| 23 | A00001-21-02 | LOCK WASHER M8 | $2.00 | 4 |
| 24 | A00013-21-01 | WASHER M8 | $2.00 | 8 |
| 27 | A00546-11-00 | SPACER 8.5X15X8 | $2.60 | 1 |
